磁栅尺读数头特点：

精度高:磁栅尺分辨率可达0.0002MM,系统精度0.01MM

信号强:磁栅尺读头输出信号为24VPP输出,可以直接给二次设备,如PLC,记数器等

磁栅尺信号输出形式多:PP/OP/LD/TTL; SSI/RS485/RS422 (5V,24V) 1V~~正弦波信号 4-20MA电流信号 0-10VDC 电阻多种形式

磁带磁性稳定,使用寿命长,10年不丢磁

产品齐全. (分辨率:0.0002MM,0.001MM,0.01MM,0.025MM,0.04MM,0.1MM,

0.25MM,1MM)

防护等级高:IP67,可直接工作于油,水,100度高温等恶劣环境

磁栅尺输入电源 : 电压允差不能超过 +/- 5%. 波纹不超过 50 mV

磁栅尺电气干扰的抑制 : 供电电压不超过额定值的 +/- 5v 波纹电压不超过 50 mV

带 RC 网络的 AC 扼流圈 , 例如 0.1 微法 /100 欧姆，安装自由轮二极管到 DC 线圈， 安置 RC 抑制电机和它的断路线圈 ( 在电机端子盒中 ) 为电子装置提供额外的电力

磁栅尺产品说明

磁性尺测量系统专为线性位移测量而设计。

磁栅尺经济,效率特别适用于长距离的测量.

特别适用于如油污,切削屑,震动等恶劣环境.

磁栅尺依应用性质不同可定义出两个不同的系统

磁栅尺测量系统:

使用于线性位移测量并于显示器显示测量值

磁性编码器:

使用于线性位移测量并将位移量转换为对应的脉波数输出给PLC或控制器.

磁栅尺特点：

精度高:磁栅尺分辨率可达0.0002MM,系统精度0.01MM

信号强:磁栅尺读头输出信号为24VPP输出,可以直接给二次设备,如PLC,记数器等

磁栅尺信号输出形式多:PP/OP/LD/TTL; SSI/RS485/RS422 (5V,24V) 1V~~正弦波信号 4-20MA电流信号 0-10VDC 电阻多种形式

磁带磁性稳定,使用寿命长,10年不丢磁

产品齐全. (分辨率:0.0002MM,0.001MM,0.01MM,0.025MM,0.04MM,0.1MM,

0.25MM,1MM)

防护等级高:IP67,可直接工作于油,水,100度高温等恶劣环境

磁栅尺安装:

磁栅尺安装要求:

ME- 线缆走向必须和动力线分开以减小串入噪声

磁栅尺输入电源 : 电压允差不能超过 +/- 5%. 波纹不超过 50 mV

磁栅尺电气干扰的抑制 : 供电电压不超过额定值的 +/- 5v 波纹电压不超过 50 mV

带 RC 网络的 AC 扼流圈 , 例如 0.1 微法 /100 欧姆，安装自由轮二极管到 DC 线圈， 安置 RC 抑制电机和它的断路线圈 ( 在电机端子盒中 ) 为电子装置提供额外的电力

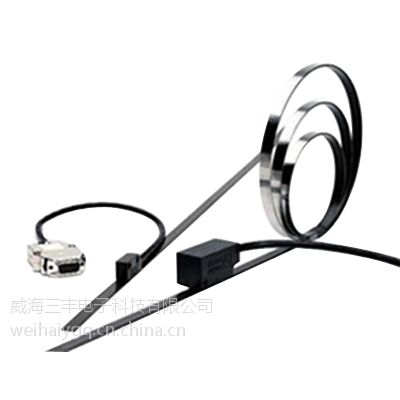

磁栅尺磁带由 3 个部分组成:

长度从 0.5 到 90 m

A 相当柔软的有磁性的尺带

B 铁性的粘合橡胶尺带的柔性基带 . 用于支撑磁带、提供磁场通路,和机床粘合由双面胶带制成

C 此层透磁带用于保护橡胶磁带，可弯曲易于运输，供货时是单独分开的，使用时用双层胶带和橡胶磁带粘合

安装磁栅尺的说明

将磁栅尺尺带粘到机床上

   薄型尺带必须粘合到清洁、干燥、平整的表面。典型的清洁剂是 50% 酒精和 50% 的水混合液或庚烷 ( 请注意制造商关于接触此类溶剂的提示 ). 在铜、黄铜等表面应确保表面清洁没有任何氧化层

粘合表面

尺带粘合到表面后直接产生粘合力，适当加压效果更好

磁栅尺粘接温度

磁栅尺的粘接温度是从 +21° 到 38°C. 如果温度在 11°C 或*** , 粘接剂会变得太硬粘合力会不够 , 在正确应用情况下，粘合力在零下温度时也能***。 粘合 72 小时后结合力会到 ( 在 21°C)

磁栅尺与光栅尺的对比：

1、国内光栅尺一般只做到4M以下，4M以上价格高，测量误差大。而磁栅尺可以随便剪裁，因此磁栅尺可以***加长，能够满足客户的超长测量，磁栅尺精度分为0.001mm和0.005mm，磁栅尺能够满足客户测量时的高精度需求。磁栅尺安装简便，是龙门铣等大型机床安装数显改造的***。

2、磁栅尺可以直接安装在机床设备上，也可以安装在我们定制的磁栅尺外壳里，具有抗油污，增加使用寿命的作用。

磁栅尺外壳分为窄尺壳和宽尺壳之分。

窄尺壳磁栅尺比较经济实用，但是抗油污和铁屑的能力相对较弱。

宽尺壳磁栅尺又称为全封闭尺壳磁栅尺，可以把磁栅尺装在一个全封闭的空间内，抗油污和铁屑的能力较强，可以增强磁栅尺的使用寿命。

数显改造改选内容：

1、恢复员工能，对机床、生产线存在的故障不分进行诊断并恢复：

2、NC化，在普通机床上加数显改造装置，或家数控系统，改造程NC机床、CNC机床；

3、翻新，为提高精度、效率和自动化程度，对机械、电气不分进行数显改造翻新，对机械不分重新装配加工，恢复精度；对其不满足生产要求的CNC系统以的CNC进行数显改造更新；

4、技术更新或技术创新，为提高性能或档次，为了使用新工艺、新技术，在原有基础上进行较大规模的技术更新或技术创新，较大幅度地提高水平和档次的更新改造。

镗床数显改造后，能有效解决数显改造前读尺困难、废品***等问题。设备加工零件的精度提高，尺寸分散度小，使装配容易，降低了工人的劳动强度，节省了劳动力，提高设备质量和档次降低了工人的劳动强度，减少废品率，机械性能更稳定可靠。

我国目前机床总量380余万台，而其中数控机床总数只有11.34万台，即我国机床数控化率不到3%。近10年来，我国数控机床年产量约为0.6~0.8万台，年产值约为18忆元。机床的年产咯昂数控化率为6%，我国机床役龄10年以上的占60%以上；10年以下的机床中，自动/半自动机床不到20%,FMC/FMS等自动化生产线更***（美国和日本自动和半自动机床占60%以上）。可见我们的大多数制造行业和企业的生产、加工装备绝大多数是传统的机床，而且半数以上是役龄在10年以上的旧机床。用这种装备加工出来的产品普遍存在质量差、品种少、档次低、成本高、供货期长，从而在国际、国内市场上缺乏竞争力，直接影响一企业的产品、市场、效益，影响企业的生存和发展。所以必须大力提高机床的数控化率。

磨床数显改造后，带有清零；预设数；自动分中；公英制转换；坐标/相对坐标/200组用户坐标显示转换；停电记忆；200点辅助零位功能；寻找机械原点；线性误差修正;睡眠开关.同时带有1/2值和数字滤波功能、补偿等。磨床改造集中在平面磨床、工具磨床、外圆磨床、曲轴磨床、拉刀磨床、圆心磨床等。
