技术特点

SF-600型光栅表是一个六位显示的位置、控制、显示模块。可广泛应用于工业控制领域。

• 国际通用96×48×112mm标准机箱,六位0.56英寸数码管显示。

• 输入1和输入2构成双输入端,可识别相位为90度的脉冲编码器信号。

• 设定两个控制值，两路继电器输出、控制或报警。

• 可选4种继电器输出方式

• 可设定自动延时复位时间，实现自动延时复位功能

• 峰值显示功能

• 参数设定密码保护功能

• 当前计数值、设定值掉电不丢失

• 可设定倍率，确定输入脉冲与显示值之间的比例关系。

• 外接传感器：角、线位移光栅传感器，给传感器提供5V（100mA）、12V(30mA)电压（其他电压可定制）。

• 计数倍率：单倍频、双倍频、四倍频可选

技术参数

• 供电电压：AC220V 50HZ

• 输入阻抗：20K

• 脉冲频率：≤35K

• 倍率范围：0.00~999.999

• 显示范围：-199999~999999

• 脉冲电平：低电平：-50V~0.5V 高电平：5V~50V

• 脉冲宽度：最小2uS

• 触点容量：AC220V 3A，DC24V ***

• 安装方式：盘装卡入式 开孔尺寸：92×44mm

参数说明

Pn000：小数点的位置。可以根据计算单位的不同改变小数点的位置。默认在***位。

Pn001：计数倍率。是确定输入脉冲与显示值之间的比例关系。范围：0.000~999.999；默认值都为1.000。

Pn002：上限值。是使上继电器（J1）动作的计数值。默认值为100。

Pn003：下限值。是使下继电器（J2）动作的计数值。默认值为0。

Pn004： 计数方向。是设置旋转轴转向与数显器增减的关系。默认值为0。0表示正方向计数，1表示反方向计数。当出现旋转（运动）方向与计数方向不一致时，可通过调整该参数使其一致。

Pn005：初始值。是控制体初始的位置，显示值=初始值+计数值；默认值为0。

Pn006：参数保护密码。该参数非零时，参数受到保护，必须输入与该参数一致的密码才能进入参数页，进行参数的修改。默认值为0。

全零为无保护状态。非零为保护状态。

 Pn007：继电器输出方式，默认值为0。

Pn008：自动复位时间。当该参数为非零时，当显示值≥Pn002时，延时设定时间后，显示值自动清零。默认值为 0，关闭该功能。设定时间最小单位：0.1S

Pn009:差补值。

P***0:差补基数。

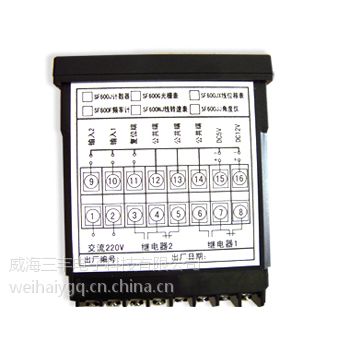

接线图

①按下功能键（MO）一秒以上，进入参数设定状态，屏幕显示个参数PN000，如果想设定后面的参数，可轻按下功能键，则参数依次递增0-8循环显示，直到你想要修改的参数PN00x；

②当屏幕显示参数PN00x后，按下确定键（Enter）进入PN00x参数设定状态，屏幕会显示初始值，并且末位为闪烁状态；

③要修改值，确定当前修改位为闪烁位，如果不是，可通过按下功能键从右到左依次循环改变闪烁位的位置，通过↑↓键来修改数值，数值从0到9循环；

④设定好参数后，按下确定键（Enter）跳出对参数PN00x的设定，回到①的状态；

注：当需要修改小数点位置（PN000）时，请在修改其他参数以前修改小数点位置（PN000），以免发生一些不必要的错误。

2.密码保护时

按下功能键

说明：此时显示输入密码状态，***位为输入状态（闪烁），可通过↑↓键来修改数值，数值从0到9循环；再通过功能键（MO）依次由低到高移动输入位。当移动到位（第6位）再按下MO则密码输入完成，系统会根据输入密码决定能否进入参数页；如果密码输入错误则跳回到工作状态。

峰值功能

在工作状态下，按下↓键则MAX指示灯点亮，则显示值始终显示计数峰值。

应用举例

一、用于测量位移时，应根据实际精度要求，选择传感器从实际应用中初步折算出传感器单位脉冲代表的长度，利用倍率与小数点的设定，得到显示值。但显示值与被测值误差偏离较大时，再适当调整倍率将误差减至最小。下表所列仅供用户参考。

二、用于测量角度时，应根据实际精度要求，选择传感器从实际应用中初步折算出传感器单位脉冲代表的角度，利用倍率与小数点的设定，得到显示值。但显示值与被测值误差偏离较大时，再适当调整倍率将误差减至最小。下表所列仅供用户参考。
