| 是否进口：否 | 产地：国产 | 类型：工业编码器 |
| 品牌：SUNEFULL | 型号：SF-20 40 60 | 读出方式：接触式 |
| 工作原理：增量式 |
拉线编码器☆☆结构简单，内部平行排线. ☆每圈行程200毫米、250毫米、256毫米、300毫米。 ☆安装维护方便,直接测量位移,精度高。 ☆各种旋转传感器可装，各种输出可选。 ☆软性多股不锈钢钢丝绳 、耐腐蚀型。 ☆测量行程可选：0~1米，0~2米，0~3米☆输出信号可选： ☆增量信号A、B、Z；值编码器信号SSI。 :::其有如下特点::: 钢丝绳平排在测量盘上,每圈行程相同,因此在整个测量范围内均为线性测量. 恒力钢带采用专用弹簧材料,并采用双盘卷簧方式,以***在整个过程中定的收紧张力,避免钢丝绳的来回程偏差及松驰不定，***长期抗疲劳强度. 钢丝绳测量盘.卷簧轮同一轴,并直接通过联轴器与编码器联动,其连接误差降至最小.电气连接防水密封IP65设计.安装维护方便,直接测量位移,因安装的精度问题所带来的偏差最小. :::技术参数::: 测量行程 0—15米 0—8米 每圈长度 512毫米 500毫米 测量精度 ±5毫米±5毫米 安装脚孔中心 长x宽=415x95 长x宽=340x65 弹簧材料不锈钢专用弹簧材料,弹簧拉力可达8公斤 不锈钢专用弹簧材料,弹簧拉力可达8公斤 钢丝绳材料316L不锈钢，耐腐 蚀、耐海水浸泡 316L不锈钢，耐腐蚀、耐海水浸泡

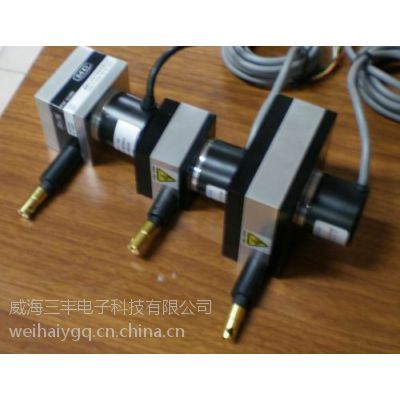

一、SF20拉线编码器产品简介
SF20系列拉线位移传感器分为数字输出型和模拟输出型两个产品类。
SF20系列拉线编码器特别适合适用于直线导轨系统，还适用于液压气缸系统、试验机、伸缩系统，仓储位置定位，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械等相关尺寸测量和位置控制，电液伺服液压万能试验机的控制。拉线编码器能完全替代光栅尺使用，其它应用场合也可以定制，是完全实现低成本的高精度测量的产品。
数字输出型拉线编码器可以选择增量旋转编码器、值编码器等，输出信号为方波ABZ信号或格雷码信号，行程可以做到1000毫米，线性精度能达到0.05％，分辨力根据配置不同可以达到0.001毫米/脉冲。
模拟输出型可以选择精密电位器、霍尔编码器、值编码器等，输出信号可以为4－20mA、0－5V、0－10V、串行SSI和电阻信号等，行程可以达到1250毫米，使用环境可以达到IP65的防护等级，-45℃～+105℃的宽温度环境下使用。
二、SF20拉线编码器技术参数
类型 | 技术数据 | ||
数字输出 | 模拟输出 | ||
传感器类型 | 增量型编码器、值编码器 | 精密电阻、值编码器、角位移 | |
电阻值 | 无 | 5k、10k | |
钢丝绳 | 进口涂塑钢丝绳 | 进口涂塑钢丝绳 | |
拉线速度 | 1000mm/s （MAX） | 1000mm/s（MAX） | |
测量行程 | 0~1000mm | （0－800mm） | |
分辨力 | 0.02、0.008、0.004、0.002mm/脉冲 | 理论***小 | |
精度 | 0.05％FS | 0.1％FS、0.2％FS、0.5％FS | |
响应频率 | 300 K Hz |
| |
输出 | 长线驱动、推拉输出、SSI、格雷码 | 4-20mA、0-5v、0-10v、电阻输出 | |
工作电压 | DC5V、DC5-26V | 24v | |
外壳材质 | 进口铝合金，表面氧化处理、耐磨防腐蚀 | ||
重量 | 540g（含编码器和4米线） | ||
出线口拉力 | 4N | ||
抗 震 动 | 10HZ 到 1500HZ，10G | ||
电缆长度 | 4米 | ||
工作溫度 | -25℃～+85℃ | -45℃～+105℃ | |
