SF600 可接编码器测角度，测脉冲。 可接拉线编码器以及光栅尺。

一、 编码器测角度

1、 按MO ，出现PN0000 （调整小数点位置），按EN进入此参数设置， 按MO移动小数点光标，使其调整为小数点后两位，按EN确认回到PN0000。

2、按MO，出现PN0001，根据编码器的脉冲数换算倍率（360除以脉冲数四倍频，出来的倍率乘以100 ），按MO移动光标，上下功能键调整准确倍率，按EN确认，按MO至PN0010完成参数设置。

二、编码器测脉冲

1、按MO，出现PN0000,按EN进入参数设置，按M0移动小数点光标，小数点末位，按EN确认回到PN0000

2、按MO，出现PN0001，按EN进入参数设置，按MO移动光标，倍率设置为1.000，按EN确认回到PN0001，按MO至PN0010完成参数设置。

三、拉线编码器测位移

PN0000（调整小数点位置），小数点后三位。

PN0001，设置倍率， （拉线周长除以编码器脉冲数四倍频，得出分辨率）

拉线编码器精度为万分之五

四、光栅尺

PN0000（调整小数点位置），小数点后三位。

PN0001，设置倍率，根据光栅尺分辨率调整

SF600故障解决

出现000000以及999999 不停闪动变化， 两种可能

1、 数显表锁住，按MO，输入密码，如888888. 按MO确认退出

2 、数显表参数跳乱， 从PN0000到PN0010 每个细节进入一遍， 看是否有不一样的数据储存。

拉线编码器

1、拉线编码器分辨率计算：周长除以脉冲数的四倍频 得出的数值在小表上调倍率的话小数点要后移3位

2、金属大表接的拉线编码器分辨率必须为0.01MM（即10μ）

3、拉线选编码器常用的脉冲数是：200BM、250BM、500BM

4、最常用的拉线：1米、2米、3米

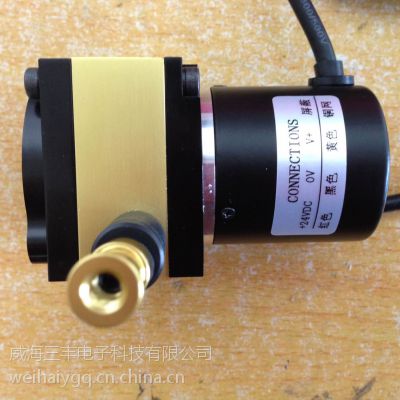

一、SF20系列拉线编码器产品简介

    SF20系列拉线位移传感器分为数字输出型拉线编码器和模拟输出型拉线编码器两个产品类。
    SF20系列拉线编码器特别适合适用于直线导轨系统，SF20系列拉线编码器还适用于液压气缸系统、试验机、伸缩系统，仓储位置定位，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械等相关尺寸测量和位置控制，电液伺服液压万能试验机的控制。SF20系列拉线编码器能完全替代光栅尺使用，其它应用场合也可以定制，SF20系列拉线编码器是完全实现低成本的高精度测量的产品。
   数字输型拉线编码器可以选择增量旋转编码器、值编码器等，输出信号为方波ABZ信号或格雷码信号，SF20系列拉线编码器行程可以做到1000毫米，SF20系列拉线编码器线性精度能达到0.05％，SF20系列拉线编码器分辨力根据配置不同可以达到0.001毫米/脉冲。
   模拟输出型拉线编码器可以选择精密电位器、霍尔编码器、值编码器等，SF20系列拉线编码器输出信号可以为4－20mA、0－5V、0－10V、串行SSI和电阻信号等，SF20系列拉线编码器行程可以达到1250毫米，SF20系列拉线编码器使用环境可以达到IP65的防护等级，SF20系列拉线编码器-45℃～+105℃的宽温度环境下使用。

二、SF20系列拉线编码器技术参数：
