| 品牌：sunefull | 型号：SF20 | 类型：编码器、解码器 |
| 针脚数：01 | 用途：位移测量 | 封装：完好包装 |
| 功率：150 |

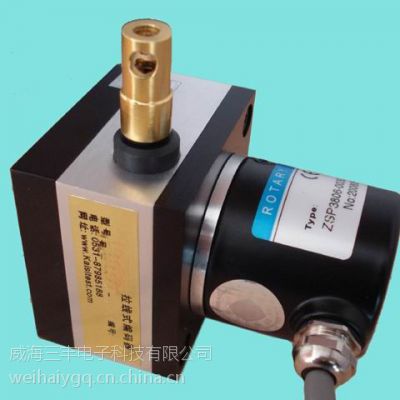

一、SF20系列拉线编码器产品简介
SF20系列拉线位移传感器分为数字输出型拉线编码器和模拟输出型拉线编码器两个产品类。
SF20系列拉线编码器特别适合适用于直线导轨系统，SF20系列拉线编码器还适用于液压气缸系统、试验机、伸缩系统，仓储位置定位，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械等相关尺寸测量和位置控制，电液伺服液压万能试验机的控制。SF20系列拉线编码器能完全替代光栅尺使用，其它应用场合也可以定制，SF20系列拉线编码器是完全实现低成本的高精度测量的产品。
数字输型拉线编码器可以选择增量旋转编码器、值编码器等，输出信号为方波ABZ信号或格雷码信号，SF20系列拉线编码器行程可以做到1000毫米，SF20系列拉线编码器线性精度能达到0.05％，SF20系列拉线编码器分辨力根据配置不同可以达到0.001毫米/脉冲。
模拟输出型拉线编码器可以选择精密电位器、霍尔编码器、值编码器等，SF20系列拉线编码器输出信号可以为4－20mA、0－5V、0－10V、串行SSI和电阻信号等，SF20系列拉线编码器行程可以达到1250毫米，SF20系列拉线编码器使用环境可以达到IP65的防护等级，SF20系列拉线编码器-45℃～+105℃的宽温度环境下使用。
二、SF20系列拉线编码器技术参数：
类型 | SF20系列拉线编码器技术数据 | ||
数字输出编码器 | 模拟输出编码器 | ||
传感器类型 | 增量型编码器、值编码器 | 精密电阻、值编码器、角位移 | |
电阻值 | 无 | 5k、10k | |
钢丝绳 | 进口涂塑钢丝绳 | 进口涂塑钢丝绳 | |
拉线速度 | 1000mm/s （MAX） | 1000mm/s（MAX） | |
测量行程 | 0~1000mm | （0－800mm） | |
分辨力 | 0.02、0.008、0.004、0.002mm/脉冲 | 理论***小 | |
精度 | 0.05％FS | 0.1％FS、0.2％FS、0.5％FS | |
响应频率 | 300 K Hz |
| |
输出 | 长线驱动、推拉输出、SSI、格雷码 | 4-20mA、0-5v、0-10v、电阻输出 | |
工作电压 | DC5V、DC5-26V | 24v | |
外壳材质 | 进口铝合金，表面氧化处理、耐磨防腐蚀 | ||
重量 | 540g（含编码器和4米线） | ||
出线口拉力 | 4N | ||
抗 震 动 | 10HZ 到 1500HZ，10G | ||
电缆长度 | 4米 | ||
工作溫度 | -25℃～+85℃ | -45℃～+105℃ | |
